XBC-IS柴油機消防泵組
??XBC-IS柴油機消防泵組,具有啟動特性好、過載能力強、結構緊湊、維修方便、使用簡單、自動化程度高等特點,是一種先進、性能可靠的消防設備。
- 流量: 1-100(m3/h)
- 揚程: 3-150(m)
- 功率: 3-250(kw)
- 轉速: 2900/1450(r/min)
【 產 品 概 況 】
XBC-IS柴油機消防泵組是上海喜之泉泵閥有限公司嚴格按照標準GB6245消防泵性能要求和試驗方法等標準研制開發的一種新型消防設備,該系列設備按所配用的消防泵(單級單吸式、單級雙吸式、節段多級式)可分為XBC-IS、XBC-S、XBC-D等三個子系列,設備壓力、流量范圍廣,其應用幾乎能滿足消防所需的各種場合。
設備所配柴油機均采用國產或產品,具有啟動特性好、過載能力強、結構緊湊、維修方便、使用簡單、自動化程度高等特點,是一種先進、性能可靠的消防設備。并獲得消防產品3CF認證證書。
【 產 品 結 構 】

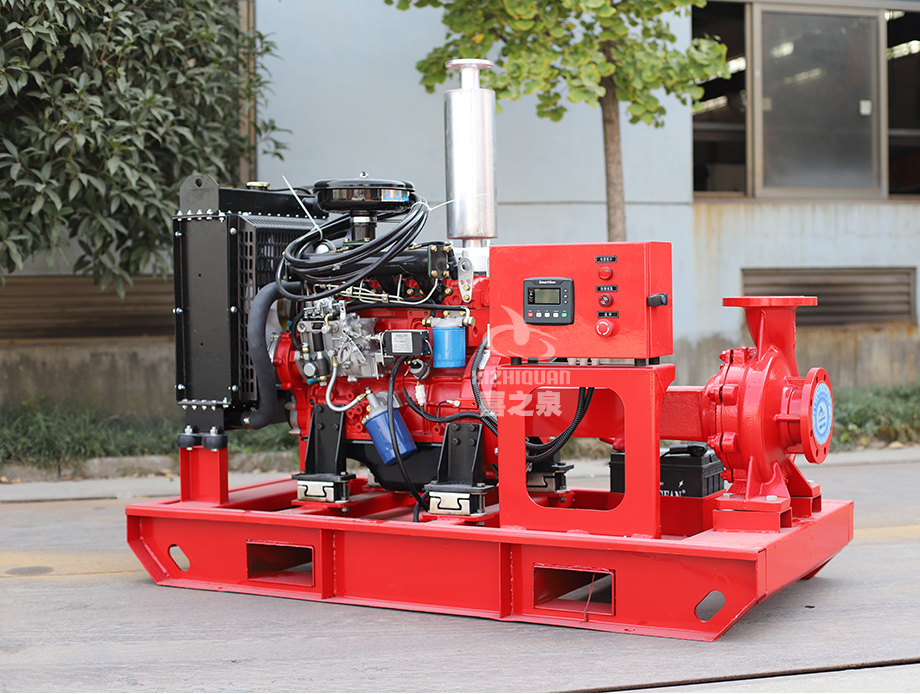

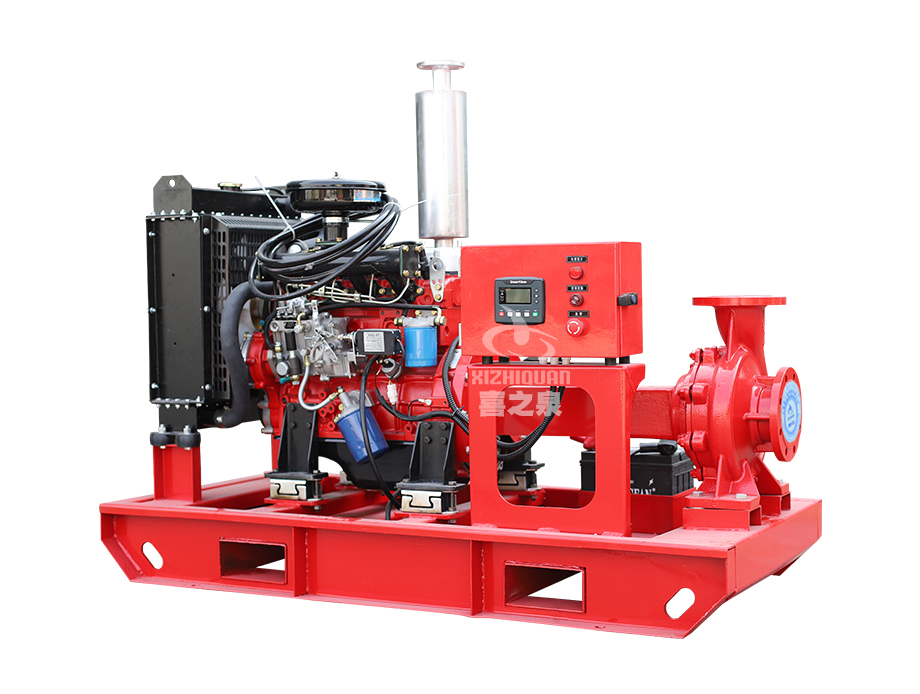

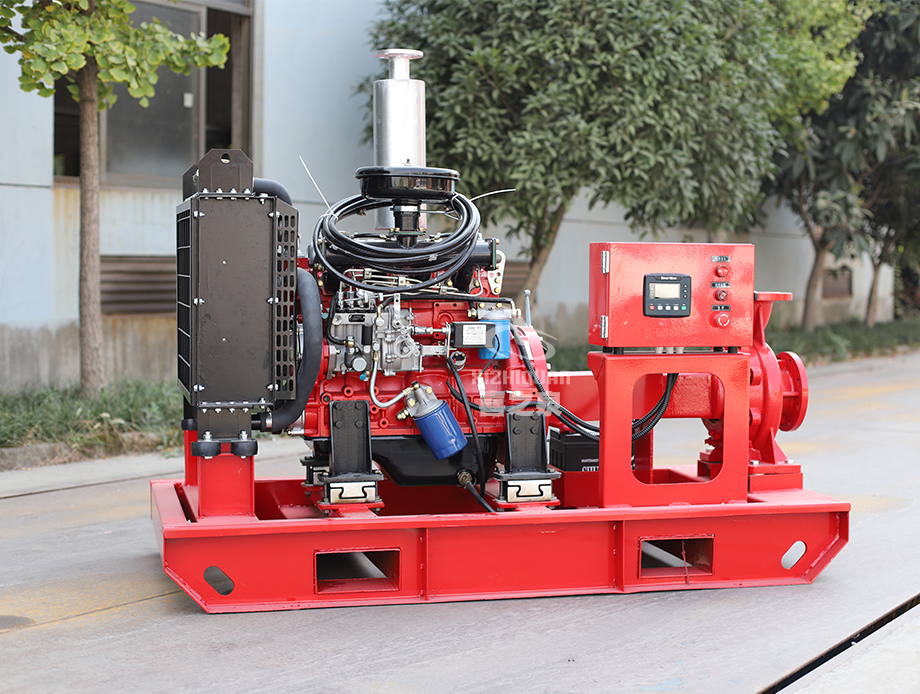

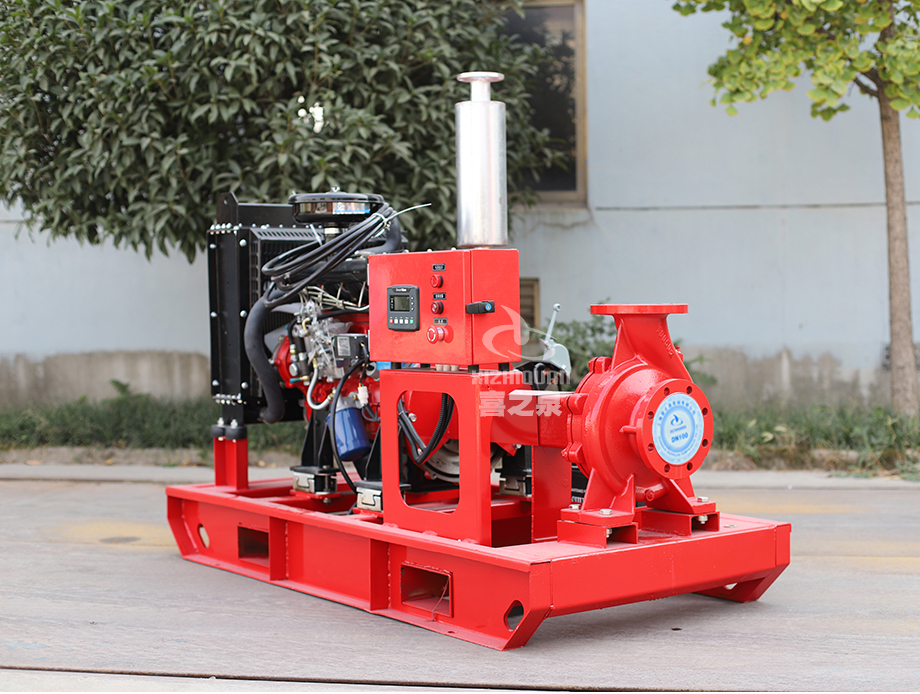

XBC-IS柴油機消防泵組成套設備包括:泵,柴油機,油箱,水箱,電瓶,控制柜等部件
【 產 品 特 點 】
1.自動啟動:柴油機泵機組接到火警/管網壓力/停電/或其他啟動信號后,再15秒內能自動啟動并投入滿負荷運行;
2.自動充電:蓄電池可利用市電或柴油機充電電機自動充電,保證機組的順利起動;
3.自動報警:對柴油機低油壓、高水溫等故障自動報警保護,再超速時報警并停機;
4.自動預熱:使柴油機處于熱機備用狀態,確保應急工作;
5.直連式:360kw以下柴油機泵機組采用國內創(chuàng )的柴油機與水泵通過彈性聯軸節直接連接技術,減少了故障點,并使機組的起動時間大大縮短,增加了機組的可靠性和應急性能;
6.用戶亦可要求設置其他報警輸出(非標準供貨);
7.具有遙測、遙信、遙控功能(非標準供貨);
8.設備由X6135、12V135、4102、4105、6102等系列柴油機為動力,柴油機(可配離合器)通過高彈性聯軸器與消防泵連接組成消防泵組,機組外還包括柴油箱、散熱水箱、風扇、控制屏(自動機組用)等部件.
9.當為自動控制機組時,由分體式柴油機自動控制柜(可編程)實現系統的自動啟動、投入、自動切換(電動泵組切換到柴油機泵組或該組柴油機泵組切換到另一組柴油機組)、自動保護(柴油機超速、油壓低、水溫高、三次啟動失敗、油位低、蓄電池電壓低等報警停機保護)等功能,同時還可與用戶消防 或火災自動報警裝置接口,實現遠程監控。
10.為保證機組在低于5°C環境下的正常工作,機組可附設AC220V冷卻水預熱加熱裝置。
11.柴油機消防泵可與電動泵組、穩壓泵等組成自動消防給水系統。
12.消防泵的進水方式有自灌和吸上兩種,按消防規范要求,一般為自灌引水方式。如用戶需吸上兩種,按消防規范要求,一般為自灌引水方式。如用戶需吸上進水系統,需特別說明,以便公司提供自動真空引水裝置,但泵組尺寸有所改變。
【 工 作 條 件 】
1.海拔高度:2500米
2.環境溫度:-25-55度
3.空氣相對濕度:9-95
4.地震烈度:7度
【 產 品 用 途 】
XBC-IS柴油機消防泵組適用于倉庫、碼頭、機場、石油、化工、電廠、液化氣、紡織、船舶、油輪等各種場合的消防供水和應急供水
【 性 能 參 數 】
型 號 | 泵 | 柴油機 | |||||||
額定轉速 | 流量 | 額定壓力 | 功率 | 進出口徑 | 額定轉速 | 功率 | |||
rpm | m3/h | L/S | Mpa | kW | mm | rpm | hp | kW | |
XBC3/5-IS | 2950 | 18 | 5 | 0.3 | 4 | 65/65 | 3000 | 7.5 | 5.7 |
XBC4/5-IS | 2950 | 18 | 5 | 0.4 | 5.5 | 65/65 | 3000 | 14 | 10.5 |
XBC5/5-IS | 2950 | 18 | 5 | 0.5 | 7.5 | 65/65 | 3000 | 14 | 10.5 |
XBC6/5-IS | 2950 | 18 | 5 | 0.6 | 7.5 | 65/65 | 3000 | 14 | 10.5 |
XBC7/5-IS | 2950 | 18 | 5 | 0.7 | 11 | 65/65 | 3000 | 27 | 20 |
XBC8/5-IS | 2950 | 18 | 5 | 0.8 | 15 | 65/65 | 3000 | 27 | 20 |
XBC9/5-IS | 2950 | 18 | 5 | 0.9 | 15 | 65/65 | 3000 | 27 | 20 |
XBC10/5-IS | 2950 | 18 | 5 | 1 | 18.5 | 65/65 | 3000 | 31 | 23 |
XBC11/5-IS | 2950 | 18 | 5 | 1.1 | 22 | 65/65 | 3000 | 39 | 29 |
XBC12/5-IS | 2950 | 18 | 5 | 1.2 | 30 | 65/65 | 3000 | 48 | 35 |
XBC3/10-IS | 2950 | 36 | 10 | 0.3 | 5.5 | 80/80 | 3000 | 14 | 10.5 |
XBC4/10-IS | 2950 | 36 | 10 | 0.4 | 11 | 80/80 | 3000 | 27 | 20 |
XBC5/10-IS | 2950 | 36 | 10 | 0.5 | 15 | 80/80 | 3000 | 27 | 20 |
XBC6/10-IS | 2950 | 36 | 10 | 0.6 | 15 | 80/80 | 3000 | 27 | 20 |
XBC7/10-IS | 2950 | 36 | 10 | 0.7 | 18.5 | 80/80 | 3000 | 31 | 23 |
XBC8/10-IS | 2950 | 36 | 10 | 0.8 | 22 | 80/80 | 3000 | 39 | 29 |
XBC9/10-IS | 2950 | 36 | 10 | 0.9 | 22 | 80/80 | 3000 | 39 | 29 |
XBC10/10-IS | 2950 | 36 | 10 | 1 | 30 | 80/80 | 3000 | 48 | 35 |
XBC11/10-IS | 2950 | 36 | 10 | 1.1 | 30 | 80/80 | 3000 | 48 | 35 |
XBC12/10-IS | 2950 | 36 | 10 | 1.2 | 37 | 80/80 | 3000 | 62 | 46 |
至 | |||||||||
XBC10/25-IS | 1450 | 900 | 250 | 1 | 450 | 350/300 | 1450 | 694 | 510 |
XBC11/250-IS | 1450 | 900 | 250 | 1.1 | 500 | 350/300 | 1450 | 830 | 610 |
XBC12/250-IS | 1450 | 900 | 250 | 1.2 | 500 | 350/300 | 1450 | 830 | 610 |
