            DXZQ型消防氣體頂壓給水設備

             2019-08-19

            DXZQ型氣體頂壓給水設備是以消防設計規范高層民用建筑設計防火規范、建筑設計防火規范、及標準GB27898.4-2011固定消防給水設備 第4部分:消防氣體頂壓給水設備、GB6245-2006消防泵性能要求和實驗方法為依據設計的新型消防專用固定滅火設備,并獲得消防產品3CF認證證書

            • 流量: 1~100(m3/h)
            • 揚程: 20-150(m)
            • 功率: 1.1-100(kw)
            • 轉速: 2900(r/min)
            熱門推薦
            詳情信息

            【 產 品 概 況 】

              DXZQ型氣體頂壓給水設備是以消防設計規范高層民用建筑設計防火規范、建筑設計防火規范、及標準GB27898.4-2011固定消防給水設備 第4部分:消防氣體頂壓給水設備、GB6245-2006消防泵性能要求和實驗方法為依據設計的新型消防專用固定滅火設備,并獲得消防產品3CF認證證書

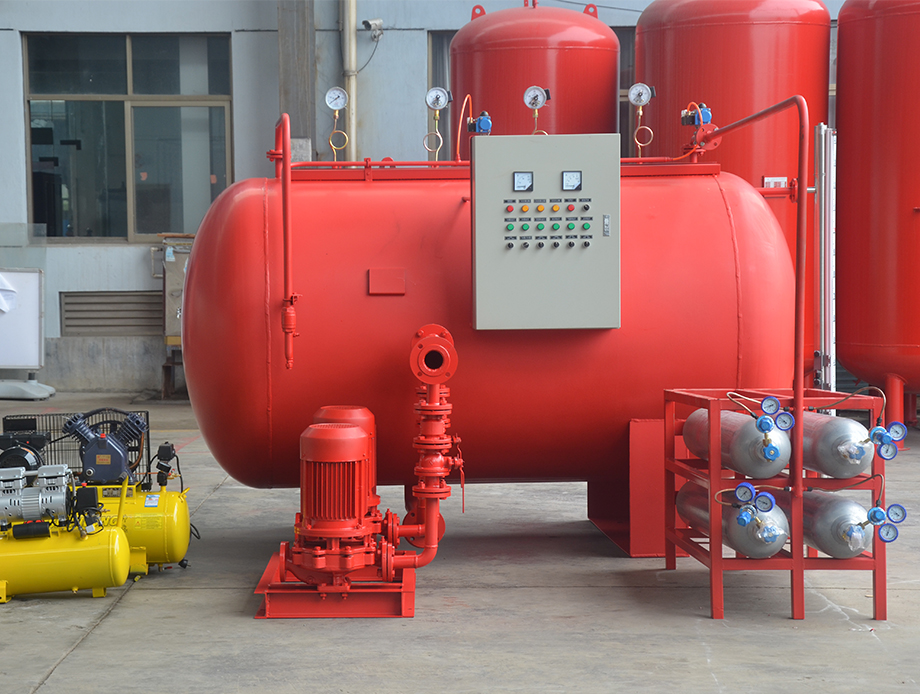

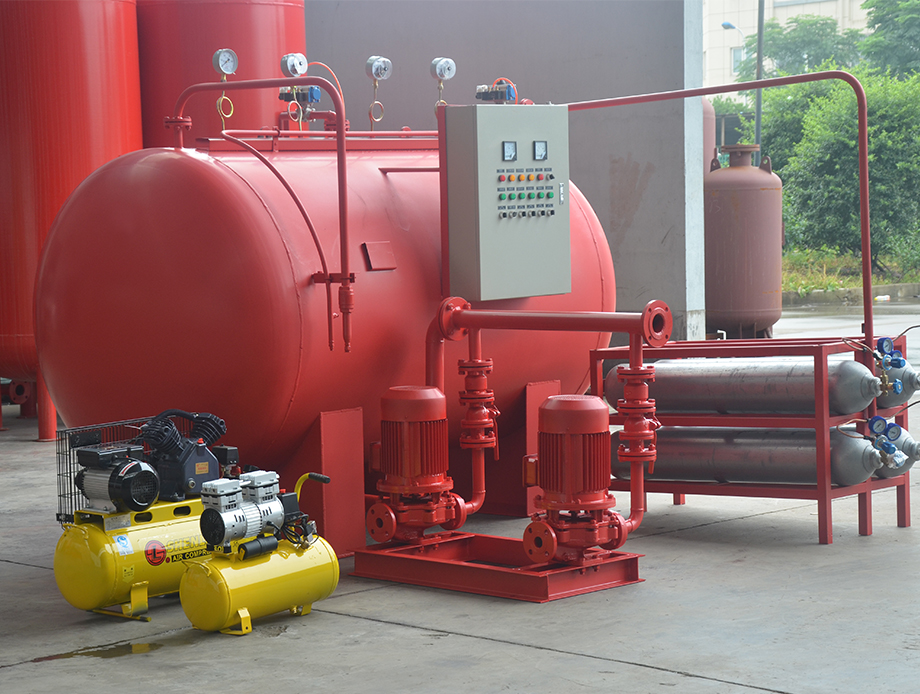

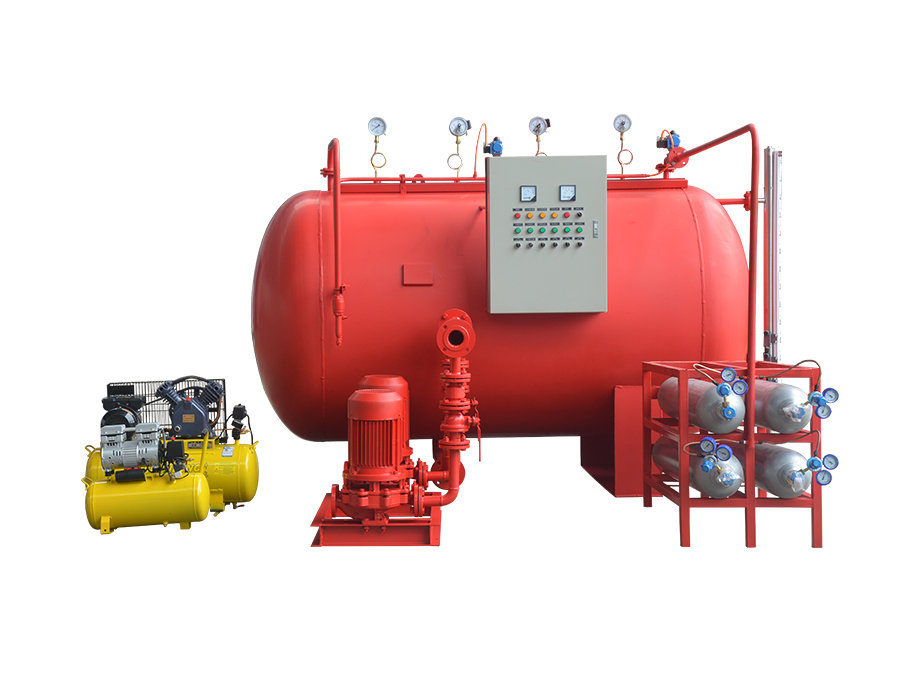

              DXZQ型消防氣體頂壓給水設備適用于消防系統供水。設備主要由氣壓水罐、消防泵控制設備、頂壓儲氣系統、減壓釋放裝置等組成,該設備在完全沒有電(動力)的情況下可以滿足消防狀態下10min消防供水量。具有能和消防按鈕,消火栓,煙霧,溫度,壓力,流量等信號并聯啟動消防泵接口。消防泵控制設備具有雙電源供電并有自動切換功能,以滿足消防滅火系統的設計要求。


            【 產 品 結 構 】

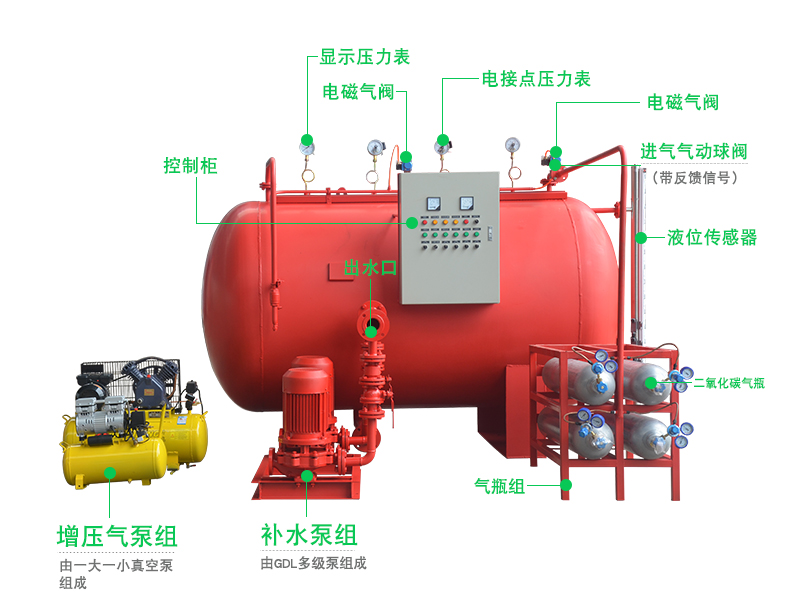

                 DXZQ型消防氣體頂壓給水設備包括:控制柜、電磁氣閥、液位傳感器、二氧化碳氣瓶、顯示壓力表、氣瓶組等部件。



            【 產 品 特 點 】


              1、DXZQ型消防氣體頂壓給水設備中氣體頂壓儲氣容器應選用壓力容器生產商按照GB5100和GB5099規定生產的合格產品,氣壓水罐應選用按照GB150鋼制壓力容器生產的合格產品??梢园凑湛蛻?hù)安裝環境的要求采用多罐組合的方式,立式罐或臥式罐,方式靈活方便客戶;其運行安全性應符合TSG R0004的要求。


              2、采用獨特的常閉式頂壓儲氣系統,解決了常開系統容易的泄露問題;本設備可不設高壓補氣設備,避免了由此帶來的安全問題、噪音及耗能問題;氣路中日常保持常規供水的壓力,提高安全性能。


              3、常閉式頂壓儲氣系統也可以用柴油機(或電動機驅動)的雙螺桿空壓機代替,能大安全保證設備的可靠性,特別是配備柴油機驅動的雙螺桿空壓機消防期間可以完全在沒有電源的情況下使用,其他的閥門全是自動氣動控制不需要電源執行。


              4、能實現自動運行,既自動穩壓保壓,自動蓄水,自動泄壓,自動報警,自動消防,不需要專人值守。


              5、采用獨立的閉式控制系統,水位的控制不受其他的影響;壓力的控制采用獨立閉式控制,實現壓力的平穩;采用低液位止氣控制,有效確保氣體不進入消防管網。


              6、該設備受罐體上的壓力傳感器的控制,啟停大氣泵的充氣功能;可以選擇帶觸摸屏功能以及運行情況記錄儀(含USB接口)還可以實時記錄管網壓力情況,并定時保存,故障記錄也能記錄并且可以查詢;動態畫面實時監控。


              7、采用氣動球閥帶反饋信號,使用可靠,完全不漏氣,不漏水;高壓氣體的也采用雙向承壓的高壓球閥,消防裝備質量監督檢驗 的型式檢驗,質量符合GB6245-2006消防泵性能要求和實驗方法。


              9、D型消防氣體頂壓給水設備可用于應急消防氣壓給水設備,儲存10min的消防用水量,能替代市內消防水箱,具有投資省、建設周期短、施工安裝簡便、維修費用極低、便于實現自動控制等優點,特別適合地震區建設、隱蔽工程、臨時建筑和因建筑藝術等要求不宜設置高位水箱的建筑。



            【 工 作 原 理 】


              穩壓泵系統啟動與運行

              啟動前首先利用水源的壓力打開D4向氣壓水罐及系統里灌水,充到一定程度后,關閉D4,啟動穩壓泵(B1或B2)繼續向系統打水,直至把氣壓水罐內的水位提高到設定的水位上限即M1時,穩壓泵(兩臺一備一用)自動停止,這時如果壓力處在系統設定的壓力下限P2(P1為系統壓力上限,P2為系統壓力下限)以下時,汽泵自動向罐內補氣直到壓力達到設定的穩壓系統壓力上限P1時汽泵停止。這是一個穩壓周期的完成,此時整個消防系統處在穩壓狀態。當系統內泄露壓力下降到P2時,磁翻板液位計檢測到罐內水位如果下降了,當水位降至設定的水位下限M2時,穩壓泵系統(B1或B2)自動啟動,向系統內補水,補到系統設定的水位上M1,水泵停止。(如果在補水的過程中罐內壓力過高,即高于設定的穩壓系統壓力上限,這時氣壓水罐的電磁閥D2自動打開泄壓,以保障水能補到設定的水位),如果此時系統壓力低于系統設定的壓力下 ,這時汽泵自動啟動向罐內補氣,一直補到系統設定的壓力上限P1時汽泵停止,如此反復運行以保證穩壓系統處在設定的水位(M1-M2)及壓力(P1-P2)范圍內,達到穩壓的目的。

              汽瓶系統

              氣瓶組配有氣瓶N只、各氣瓶通過管路與一條DN25的管路相連,DN25管路與氣壓水罐頂部相連,管路通斷由電磁閥D1控制,氣瓶?jì)葔毫υ?2 MPa-15MPa,出口壓力設定為系統的下限壓力以下P4=P3-0.02MPa。平時氣瓶系統是一直處于休眠狀態,有火災發生時才投入工作。工作過程為當有火災發生時,穩壓系統壓力急劇下降,當下降到 P4時,氣瓶組電磁閥D1打開,氣瓶組的高壓氣體迅速打到氣壓水罐內,把氣壓水罐里的水迅速打到消防管道內,以保證10分鐘的應急消防水源供給。

              汽泵系統

              本系統可設大小汽泵各一臺大汽泵(2汽泵為一備一用)。其中大汽泵平時也是出于休眠狀態,只有小汽泵出現故障時,它才啟動。平時是起穩壓保障作用。小汽泵平時只由于穩壓,因為在穩壓過程中用氣量很小,因此在大消防系統里要設一大一小兩臺汽泵,小系統就設一臺汽泵。

              大小汽泵工作過程

              汽泵系統出口管路與氣壓水罐的頂部相連接,每個汽泵出口各裝有一個單向閥,保證穩壓氣體及水不至于向流至汽泵內。當穩壓系統壓力下降到設定下限P2時,小汽泵啟動,向穩壓系統及管路打壓,直到壓力達到設定值上限P1時汽泵停止(控制范圍P1-P2=0.05MPa),當小汽泵故障或壓力急劇下降至P3時,大汽泵啟動來完成穩壓過程。如此反復運行確保穩壓系統穩定在設定的壓力范圍內,達到大小汽泵備用及穩壓之目的。

              消防啟動過程

              當消防事故發生時,消防及噴淋系統管路打開,這時穩壓系統壓力迅速下降,當系統降到P3以下即P4時,電磁閥D1迅速打開,氣瓶系統立即啟動,高壓氣體迅速向氣壓水罐內壓力瞬間增高,此時系統的高壓氣體把水迅速打入消防管道,保證10分鐘的應急消防用水快速進入消防系統里,達到消防應急用水的目的,以確保財產及人身安全。

              防止氣體進入消防管道措施、

              為了防止氣體進入消防管道,保證消防管道的使用安全,本系統可在消防氣壓水罐的出口處設一氣動蝶閥,一般是再管路長而又很復雜的情況下采用。當氣壓水罐的水位達到底部時,為了保證氣體不進入消防管路系統,在氣壓水罐的底部出水口設有一個氣動蝶閥。當水達到罐的底部以上250mm時(到達磁翻板底部M3=50mm時),這時由磁翻板液位計上的控制點控制電磁閥D3打開,控制氣動蝶閥迅速關閉,以確保氣體不進入消防管路系統里。

              超壓安全措施

              當控制系統失靈或氣壓水罐出口氣動蝶閥關閉時,為防止系統壓力過高,在汽泵上都沒有壓開關,在管路上設有安全閥,限壓開關保證汽泵達到一定壓力就停止,而安全閥實在到達一定壓力值時,安全閥打開泄壓,以上都可以保證管路及系統的安全。

              防止水進入汽泵及氣瓶系統措施

              當罐內的水達到設定的水位上限M1時,磁翻板液位計控制水泵停止。

              當電氣系統控制失靈時,為了保險,本設備可在穩壓泵出口進入罐體的出水口上安裝有一個液壓浮球閥,當罐內的水超過設定的水位上限M1時,穩壓泵出口管路立即關閉,水位即停留在罐頂部以下200mm處,水位不再增高,以此保證消防水不進入氣體管道及氣瓶系統內。

              壓力設定

              汽泵停止P1 P1-P2=0.05MPa

              小汽泵啟動P2 P2-P3=0.02MPa

              大汽泵啟動P3 P3-P4=0.02MPa

              電磁閥D1打開 P4=P3-0.02MPa

              電磁閥D2打開P5=P1+0.02MPa

              電磁閥D3打開 M3=50mm

              罐內水位設定

              停泵水位 M1高水位(人工設定)

              啟泵水位 M2低水位(人工設定)

              關閉蝶閥 M3=50mm(人工設定)

              表的設定接線

              電接點壓力表1(P1-P2)-----接小汽泵

              電接點壓力表2(P1 P3)-----接大汽泵

              電接點壓力表3(P4)---------接D1

              電接點壓力表4(P5)---------接D2



            【產品用途】


              DXZQ型消防氣體頂壓給水設備用于提供A類火災的消防10min滅火用水,適用于賓館、酒店、娛樂(lè )場所、體育館、廠房、倉庫、住宅小區、寫字樓等公共建筑,特別適用于不便設置高位水箱的低層建筑、輕型材料建筑的消防給水系統,以及地震區建筑、隱蔽工程、臨時建筑和因建筑藝術等要求不宜設置高位水箱的建筑。



            【 性 能 參 數 】


            型號 消防壓力 (MPa) 穩壓壓力 (MPa) 有效容積 氣壓罐 氣瓶數量 (40L) 穩壓泵 氣泵 控制柜
            型號 臺數 型號 臺數
            DXZQ0.4/10-6 P-0.4 P1-0.4    P2-0.45 6 SQW1800-1.0 6 40GDL6-12X4 2 V-0.10/8 1 XZQP-2.2-1/1
            DXZQ0.5/10-6 P-0.5 P1-0.5    P2-0.55 6 SQW1800-1.0 8 40GDL6-12X5 2 V-0.25/8 1 XZQP-2.2-1/1
            DXZQ0.6/10-6 P-0.6 P1-0.6    P2-0.65 6 SQW1800-1.0 8 40GDL6-12X6 2 V-0.10/8 1 XZQP-3-1/1
            DXZQ0.7/10-6 P-0.7 P1-0.7    P2-0.75 6 SQW1800-1.6 9 40GDL6-12X7 2 V-0.25/8 1 XZQP-3-1/1
            DXZQ0.8/10-6 P-0.8 P1-0.8    P2-0.85 6 SQW1800-1.6 9 40GDL6-12X7 2 V-0.13/12  1 XZQP-3-1/1
            DXZQ0.9/10-6 P-0.9 P1-0.9    P2-0.95 6 SQW1800-1.6 12 40GDL6-12X8 2 W-0.74/14 1 XZQP-4-1/1
            DXZQ1.0/10-6 P-1.0 P1-1.0    P2-1.1 6 SQW1800-1.6 15 40GDL6-12X8 2 V-0.10/8 1 XZQP-4-1/1
            DXZQ0.4/15-9 P-0.4 P1-0.4    P2-0.45 9 SQW2000-1.0 9 40GDL6-12X4 2 V-0.17/8 1 XZQP-2.2-1/1
            DXZQ0.5/15-9 P-0.5 P1-0.5    P2-0.55 9 SQW2000-1.0 12 40GDL6-12X5 2 W-06/10 1 XZQP-2.2-1/1
            DXZQ0.6/15-9 P-0.6 P1-0.6    P2-0.65 9 SQW2000-1.0 12 40GDL6-12X6 2 V-0.10/8 1 XZQP-3-1/1
            DXZQ0.7/15-9 P-0.7 P1-0.7    P2-0.75 9 SQW2000-1.6 15 40GDL6-12X7 2 V-0.25/8 1 XZQP-3-1/1
            DXZQ0.8/15-9 P-0.8 P1-0.8    P2-0.85 9 SQW2000-1.6 16 40GDL6-12X7 2 V-0.13/12.5  1 XZQP-3-1/1
            DXZQ0.9/15-9 P-0.9 P1-0.9    P2-0.95 9 SQW2000-1.6 18 40GDL6-12X8 2 W-0.74/14 1 XZQP-4-1/1
            DXZQ1.0/15-9 P-1.0 P1-1.0    P2-1.1 9 SQW2000-1.6 20 40GDL6-12X9 2 V-0.10/8 1 XZQP-4-1/1
            DXZQ0.4/15-9 P-0.4 P1-0.4    P2-0.45 12 SQW220Q-1.0 12 40GDL6-12X4 2 V-0.13/12.5 1 XZQP-2.2-1/1
            DXZQ0.5/20-12 P-0.5 P1-0.5    P2-0.55 12 SQW220Q-1.0 15 40GDL6-12X5 2 W-0.9/7 1 XZQP-2.2-1/1
            DXZQ0.6/20-12 P-0.6 P1-0.6    P2-0.65 12 SQW220Q-1.0 16 40GDL6-12X6 2 V-0.17/8 1 XZQP-3-1/1
            DXZQ0.7/20-12 P-0.7 P1-0.7    P2-0.75 12 SQW220Q-1.6 20 40GDL6-12X7 2 V-0.36/7  1 XZQP-3-1/1
            DXZQ0.8/20-12 P-0.8 P1-0.8     P2-0.85 12 SQW220Q-1.6 24 40GDL6-12X7 2 W-0.74/14 1 XZQP-3-1/1
            DXZQ0.9/20-12 P-0.9 P1-0.9    P2-0.95 12 SQW220Q-1.6 24 40GDL6-12X8 2 V-0.17/8 1 XZQP-4-1/1
            DXZQ1.0/20-12 P-1.0 P1-1.0    P2-1.1 12 SQW220Q-1.0 28 40GDL6-12X9 2 W-0.36/12.5 1 XZQP-4-1/1
            DXZQ0.4Z25-15 P-0.4 P1-0.4    P2-0.45 15 SQW240Q-1. 0 15 40GDL6-12X4 2 V-0.36/7  1 XZQP-2.2-1/1
            DXZQ0.5/25-15 P-0.5 P1-0.5    P2-0.55 15 SQW240Q-1. 0 18 40GDL6-12X5 2 W-0.6/10 1 XZQP-2.2-1/1
            DXZQ0.6/25-15 P-0.6 P1-0.6    P2-0.65 15 SQW240Q-1. 0 20 40GDL6-12X6 2 V-0.17/8 1 XZQP-3-1/1
            DXZQ0.7/25-15 P-0.7 P1-0.7    P2-0.75 15 SQW240Q-1. 6 24 40GDL6-12X7 2

            V-0.36/8

            1 XZQP-3-1/1
            DXZQ0.8/25-15 P-0.8 P1-0.8    P2-0.85 15 SQW240Q-1. 6 28 40GDL6-12X7 2 V-0.17/8 1 XZQP-3-1/1
            DXZQ0.9/25-15 P-0.9 P1-0.9    P2-0.95 15 SQW240Q-1. 6 30 40GDL6-12X8 2 W-0.36/12.5 1 XZQP-4-1/1
            DXZQ1.0/25-15 P-1.0 P1-1.0     P2-1.1 15 SQW240Q-1. 6 36 40GDL6-12X9 2 V-0.17/8 1 XZQP-4-1/1
            DXZQ0.4/30-18 P-0.4 P1-0.4    P2-0.45 18 SQW240Q-1. 0 20 50GDL12-15X4 2 V-0.36/7  1 XZQP-4-1/1
            DXZQ0.5/30-18 P-0.5 P1-0.5    P2-0.55 18 SQW240Q-1. 0 20 50GDL12-15X4 2 W-0.6/10 1 XZQP-4-1/1
            DXZQ0.6/30-18 P-0.6 P1-0.6    P2-0.65 18 SQW240Q-1. 0 24 50GDL12-15X5 2 V-0.17/8 1 XZQP-5.5-1/1
            DXZQ0.7/20-18 P-0.7 P1-0.7    P2-0.75 18 SQW240Q-1. 6 30 50GDL12-15X6 2 W-0.36/8 1 XZQP-5.5-1/1
            DXZQ0.8/30-18 P-0.8 P1-0.8     P2-0.85 18 SQW240Q-1. 6 32 50GDL12-15X6 2 V-0.17/8 1 XZQP-5.5-1/1
            DXZQ0.9/30-18 P-0.9 P1-0.9     P2-0.95 18 SQW240Q-1. 6 36 50GDL12-15X7 2 W-0.36/12.5 1 XZQP-7.5-1/1
            DXZQ1.0/30-24 P-1.0 P1-1.0     P2-1.1 18 SQW240Q-1. 6 40 50GDL12-15X8 2 V-0.17/8 1 XZQP-7.5-1/1
            DXZQ0.4/40-24 P-0.4 P1-0.4    P2-0.45 24 SQW2600-1. 0 24 50GDL12-15X4 2 V-0.36/7  1 XZQP-4-1/1
            DXZQ0.7/40-24 P-0.7 P1-0.7    P2-0.75 24 SQW2600-1. 6 40 50GDL12-15X6 2 W-0.74/14 1 XZQP-5.5-1/1
            DXZO1.0/40-24 P-1.0 P1-1.0    P2-1.1 24 SQW2600-1. 6 54 50GDL12-15X8 2 V-0.17/8 1 XZQP-7.5-1/1
            DXZQ0.4/50-30 P-0.4 P1-0.4    P2-0.45 30 SQW2800-1. 0 30 50GDL12-15X4 2 V-0.36/7 1 XZQP-4-1/1
            DXZQ0.7/50-30 P-0.7 P1-0.7    P2-0.75 30 SQW2800-1. 6 48 50GDL12-15X6 2 W-0.74/14 1 XZQP-5.5-1/1
