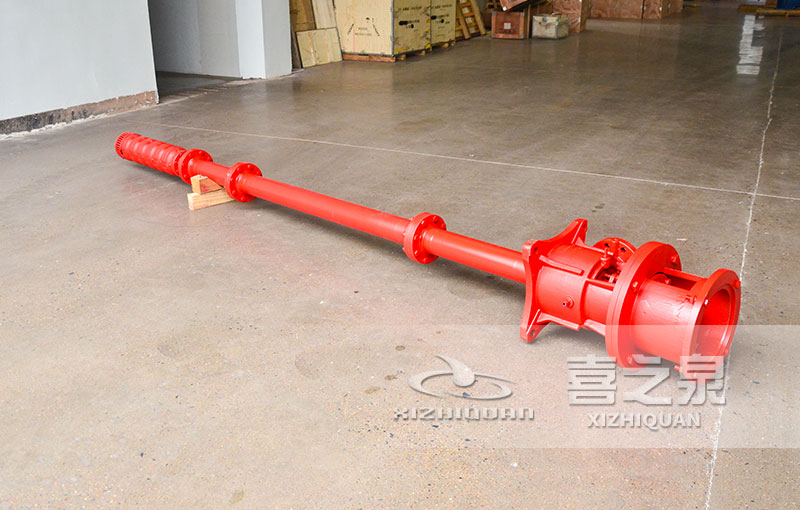

立式長軸消防泵的結構組成

  立式長軸消防泵主要由三個部分組成——包括濾水管在內的泵的工作部分、傳動軸和輸水管部分、泵座和電動機部分。

  1、濾水管和工作部分

  濾水管由短管加工而成，周?chē)@有若干孔徑為10～25mm的圓孔，其作用是防止水中雜物進入葉輪或阻塞水泵，短管上部的一段稱為進水管，其長度約為直徑的4~10倍，其作用是使通過濾水管進入的水流，平順地進入泵體內。

  立式長軸消防泵的工作部分由下導流殼、中導流殼、上導流殼、葉輪軸、葉輪以及用來把葉輪固定在泵軸上的錐形套和防止泵軸擺動并承受泵的軸向力的橡膠軸承組成。葉輪位于中導流殼內，下導流殼用來連結中導流殼和進水管，把流入進水管的水，順暢地導入第一級葉輪。

  第一級葉輪甩出的水，通過中導流殼導入第二級葉輪。第二級葉輪甩出的水，再通過第二個中導流殼導入第三級葉輪。

依次將水逐級上揚，水的能量逐級增大，當水流被最后一級葉輪甩出后，經上導流殼將水平順地送入輸水管中。

  2、傳動軸和輸水管

  傳動軸是帶動葉輪旋轉、傳速功率的主要部件，長軸泵的輸水管是指內裝傳動軸的井下部分輸水管道，它由若干個等長度的長管段和上、下兩根短管連結而成，用螺紋或法蘭連接。傳動軸由若干等長度的長軸和兩根短軸組成，用有內螺紋的短套管連接，管與管連接處，裝有帶外螺紋的軸承支架，內裝傳動軸的橡膠導軸承。

  3、 泵座和電動機

  泵座是支承全部井下部分重量的部件。在泵座下面的連接法蘭和井下輸水管連結，出水彎管上的法蘭和井上揚水管相連。在泵座中部，泵軸穿出彎管處設有填料函。

  喜之泉泵閥有限公司在吸收了國內外立式長軸消防泵設計和制造先進經驗的基礎上，結合市場需求研制的可靠產品，同時公司已積累了豐富的售前售后經驗，保障客戶能夠享受到優質服務。如果您近期有購買立式長軸消防泵的打算，隨時歡迎您咨詢立式長軸消防泵的具體內容。
