      調節閥作為產業過程控制的終端執行器件，它跟著產業自動化水平的不斷進步，已成為產業自動化控制的樞紐設備。調節閥選擇的是否合適直接關系到產業控制品質的好壞，甚至關系到產業出產系統的安全。因此在實際出產過程中，根據工藝前提選擇合適的調節閥長短常必要的。
      調節閥作為產業過程控制的終端執行器件，它跟著產業自動化水平的不斷進步，已成為產業自動化控制的樞紐設備。調節閥選擇的是否合適直接關系到產業控制品質的好壞，甚至關系到產業出產系統的安全。因此在實際出產過程中，根據工藝前提選擇合適的調節閥長短常必要的。

選擇調節閥的方法

1簡介調節閥

調節閥由執行機構和調節機構兩部門共同組成。它包括氣動、電動和液動執行器三大類。在化工出產中常用氣動執行器，其它兩種執行器只在特殊要求下采用。執行機構是調節閥的推動部門，調節機構是調節閥的調節部門，即閥門本身。調節機構與調節介質直接接觸，在執行機構的推動下，改變閥芯與閥座之間或阻流件的暢通流暢面積，從而達到調節控制介質流量的目的。

1.1調節閥的結構形式的選擇

一般在振動大或噪聲大的場合應選用套筒閥較為合適，如在介質中帶有粘性或有微小顆粒時，選擇偏心旋轉閥較為合適。通常應用較廣泛的閥有縱貫單座閥、縱貫雙座閥、角型閥、蝶閥、球閥、隔膜閥等。在選擇閥的結構形式時，還需考慮調節介質的工藝前提和流體特性。

1.2調節閥氣開/氣關的選擇和調節器正反作用的確定

調節閥氣開/氣關的選擇必需從工藝出產需要和安全要求方面考慮確定。原則是當信號壓力間斷時，應保證工藝設備和出產的安全，即保證調節閥失去信號壓力源時閥自動進入安全狀態。

選定調節閥氣開或氣關形式后，必需根據閥的這一形式確定調節器的正作用和反作用，使調節閥和調節器構成一個負反饋的控制系統。即對于氣開閥，假如被控參數大于給定參數時，要求閥關小，那么調節器選用反作用；對于氣關閥，假如被控參數大于給定參數時，要求閥關小，那么調節器就選用正作用。

1.3調節閥的流量特性

調節閥相對開度和通過閥的相對流量之間的關系稱為閥的流量特性，即Q/Qmax=f（し/L）。

Q/Qmax相對流量——調節閥在某一開度下的流量Q與全開度流量Qmax之比；

し/L相對開度——調節閥的某一開度下的行程し與全行程L之比。

由上式看出：通過閥的相對流量Q/Qmax是調節閥相對開度し/L的函數。通過調節閥的流量不僅與閥門的開度有關，還與閥門兩真個壓差有關，閥門前后壓差一定時的流量特性為閥門的理想特性，閥門前后壓差隨時變化的流量特性為閥門的工作特性。

理想特性完全取決于閥芯的外形，典型的四種理想流量特性：

（1）直線流量特性

Q/Qmax=R[（し/L）-1]（R=Qmax/Qmin為調節閥的可調比）

采用直線流量特性的閥芯時，調節閥的放大倍數是常數。它的特點是在小開度處流量相對變化較大，調節作用強，易產生振蕩；在打開度處流量相對變化較小，調節作用弱，調節緩慢。

（2）等百分比流量特性（對數流量特性）

Q/Qmax=e[（し/L）-1]lnR（R=Qmax/Qmin為調節閥的可調比）

采用等百分比流量特性的閥芯時，調節閥的放大倍數隨流量增大而增大，但流量的相對變化值是相等的。它在小開度處放大倍數小，調節作用緩和平穩；它在大開度處放大倍數大，調節作用敏捷，為此常被采用。

（3）拋物線流量特性

（R=Qmax/Qmin為調節閥的可調比）

采用拋物線流量特性的閥芯時，在小開度時調節機能好，它的特性曲線介于直線與等百分比特性曲線之間。

（4）快開流量特性

快開流量特性沒有一定的數學表達式。采器具有快開流量特性的閥芯時，在開度較小時有較大的流量，跟著開度的增大，流量很快就達到最大值，合用于迅速啟閉的堵截閥或兩位式調節系統

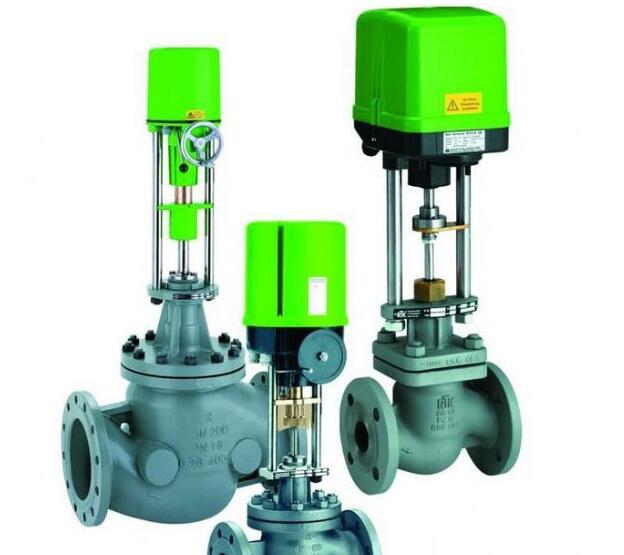

一、開關形式電磁閥通過線圈驅動，只能開或關，開關時動作時間短。電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。

一、開關形式：

電磁閥通過線圈驅動，只能開或關，開關時動作時間短。電動閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。

電動閥、電磁閥的優缺點

二、適用工藝：

電磁閥適合一些特殊地工藝要求，比如泄漏、流體介質特殊等，價格較貴。電動閥一般用于調節，也有開關量的，比如：風機盤管末端。

三、工作性質：

電磁閥一般流通系數很小，而且工作壓力差很小。比如一般２５口徑的電磁閥流通系數比１５口徑的電動球閥小很多。電磁閥的驅動是通過電磁線圈，比較容易被電壓沖擊損壞。相當于開關的作用，就是開和關2個作用。電動閥的驅動一般是用電機，比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。電磁閥一般斷電可以復位，電動閥要這樣的功能需要加復位裝置。
