一、水泵故障診斷及消除措施

檢修過程中，水泵故障診斷是一個關鍵環節，以下給出幾種常見故障及消除措施，供大家有放矢進行水泵故障診斷。

1、無液體提供，供給液體不足或壓力不足

（1）水泵沒有注水或沒有適當排氣

消除措施：檢查泵殼和入口管線是否全部注滿了液體。

2）水泵速度太低

消除措施：檢查電機接線是否正確，電壓是否正常透平蒸汽壓力是否正常。

3）水泵系統水頭太高

消除措施：檢查系統水頭（特別是磨擦損失）。

4）水泵吸程太高

消除措施：檢查現有凈壓頭（入口管線太小或太長會(huì )造成很大磨擦損失）。

5）水泵葉輪或管線受堵

消除措施：檢查有無障礙物。

6）水泵轉動方向不對

消除措施：檢查轉動方向。

7）水泵產生空氣或入口管線有泄漏

消除措施：檢查入口管線有無氣穴和／或空氣泄漏。

8）水泵填料函中填料或密封磨損，使空氣漏入泵殼中

消除措施：檢查填料或密封并按需要更換，檢查潤滑是否正常。

9）水泵抽送熱或揮發性液體時吸入水頭不足

消除措施：增大吸入水頭，向廠家咨詢。

10水泵）底閥太小

消除措施：安裝正確尺寸底閥。

11）水泵底閥或入口管浸沒深度不夠

消除措施：向廠家咨詢正確浸沒深度。用擋板消除渦流。

12）水泵葉輪間隙太大

消除措施：檢查間隙是否正確。

13）水泵葉輪損壞

消除措施：檢查葉輪，按要求進行更換。

14）水泵葉輪直徑太小

消除措施：向廠家咨詢正確葉輪直徑。

15）水泵壓力表位置不正確

消除措施：檢查位置是否正確，檢查出口管嘴或管道。

2、水泵運行便停機

1）吸程太高

消除措施：檢查現有凈壓頭（入口管線太小或太長會(huì )造成很大磨擦損失）。

2）葉輪或管線受堵

消除措施：檢查有無障礙物。

3）產生空氣或入口管線有泄漏

消除措施：檢查入口管線有無氣穴和／或空氣泄漏。

4）填料函中填料或密封磨損，使空氣漏入泵殼中

消除措施：檢查填料或密封并按需要更換。檢查潤滑是否正常。

5）抽送熱或揮發性液體時吸入水頭不足

消除措施：增大吸入水頭，向廠家咨詢。

6）底閥或入口管浸沒深度不夠

消除措施：向廠家咨詢正確浸沒深度，用擋板消除渦流。

7）泵殼密封墊損壞

消除措施：檢查密封墊情況并按要求進行更換。

3、水泵功率消耗太大

1）轉動方向不對

消除措施：檢查轉動方向。

2）葉輪損壞

消除措施：檢查葉輪，按要求進行更換。

3）轉動部件咬死

消除措施：檢查內部磨損部件間隙是否正常。

4）軸彎曲

消除措施：校直軸或按要求進行更換。

5）速度太高

消除措施：檢查電機繞組電壓或輸送到透平蒸汽壓力。

6）水頭低于額定值。抽送液體太多

消除措施：向廠家咨詢。安裝節流閥，切割葉輪。

7）液體重于預計值

消除措施：檢查比重和粘度。

8）填料函沒有正確填料（填料不足，沒有正確塞入或跑合，填料太緊）

消除措施：檢查填料，重新裝填填料函。

9）軸承潤滑不正確或軸承磨損

消除措施：檢查并按要求進行更換 。

10）耐磨環之間運行間隙不正確

消除措施：檢查間隙是否正確。按要求更換泵殼和／或葉輪耐磨環。

11）泵殼上管道應力太大

消除措施： 消除應力并廠家代表咨詢。消除應力后，檢查對中情況。

4、泵填料函泄漏太大

1）軸彎曲

消除措施：校直軸或按要求進行更換。

2）聯軸節或泵和驅動裝置不對中

消除措施：檢查對中情況，如需要，重新對中。

3）軸承潤滑不正確或軸承磨損

消除措施：檢查并按要求進行更換。

5、軸承溫度太高

1）軸彎曲

消除措施：校直軸或按要求進行更換。

2）聯軸節或泵和驅動裝置不對中

消除措施：檢查對中情況，如需要，重新對中。

3）軸承潤滑不正確或軸承磨損

消除措施：檢查并按要求進行更換。

4）泵殼上管道應力太大

消除措施：消除應力并向廠家代表咨詢。消除應力后，檢查對中情況。

5）潤滑劑太多

消除措施：拆下堵頭，使過多油脂自動排出。是油潤滑泵，則將油排放至正確油位。

6、水泵填料函過熱

1）水泵填料函中填料或密封磨損，使空氣漏入泵殼中

消除措施：檢查填料或密封并按需要更換。檢查潤滑是否正常。

2）水泵填料函沒有正確填料（填料不足，沒有正確塞入或跑合，填料太緊）

消除措施：檢查填料，重新裝填填料函。

3）水泵填料或機械密封有設計問題

消除措施：向廠家咨詢。

4）水泵機械密封損壞

消除措施：檢查并按要求進行更換。向廠家咨詢。

5）水泵軸套刮傷

消除措施：修復、重新機加工或按要求進行更換。

6）水泵填料太緊或機械密封沒有正確調節

消除措施：檢查并調節填料，按要求進行更換。調節機械密封（參考制造商與水泵一起提供說明或向廠家咨詢）。

7、轉動部件轉動困難或有磨擦

1）水泵軸彎曲

消除措施：校直軸或按要求進行更換。

2）水泵耐磨環之間運行間隙不正確

消除措施：檢查間隙是否正確。按要求更換泵殼或葉輪耐磨環。

3）水泵殼上管道應力太大

消除措施：消除應力并廠家代表咨詢。消除應力后，檢查對中情況。

4）水泵軸或葉輪環擺動太大

消除措施：檢查轉動部件和軸承，按要求更換磨損或損壞部件。

5）水泵葉輪和泵殼耐磨環之間有臟物，泵殼耐磨環中有臟物

消除措施：清潔和檢查耐磨環，按要求進行更換。隔斷并消除臟物來源。

修泵時容易忽略一個小問題

我要講是修理后組裝時容易忽略一件小事。

渦殼泵中葉輪出口中線即葉輪出口寬中線應與渦殼進口中線對齊。對不齊時，應葉輪輪彀與軸肩加設墊片調整。應將兩中線控制0.5毫米范圍內。比轉數大泵稍差些對泵性能影響不大，中低比速泵葉輪出口很窄，例如葉輪出口寬僅10毫米，與渦殼中線偏1毫米，對水泵性能就有明顯影響。建議調整后可將兩中線（葉輪及渦殼）誤差控制葉輪出口寬5%以?xún)葹楹谩?/span>

導葉多級泵也是如此，是控制葉輪出口中線與導葉進口中線誤差。

空間導葉泵，最好用總裝圖給出數據來確定葉輪空間導葉中位置。沒有圖紙，或憑經驗，或試驗結果調整葉輪位置。

泵汽蝕余量、吸程及各自計量單位表示字母

泵工作時液體葉輪進口處因一定真空壓力下會(huì )產生汽體，汽化氣泡液體質點撞擊運動下，對葉輪等金屬表面產生剝蝕，破壞葉輪等金屬，此時真空壓力叫汽化壓力，汽蝕余量是指泵吸入口處單位重量液體所具有超過汽化壓力富余能量。單位用米標注，用（NPSH）r。吸程即為必需汽蝕余量Δh：即泵允許吸液體真空度，亦即泵允許安裝高度，單位用米。

一、水泵相關知識

1.什么叫泵？

答：通常把提升液體，輸送液體或使液體增加壓力，即把原動機械能變?yōu)橐后w能量機器統稱為泵。

2.水泵分類？

答：水泵用途各不相同，原理可分為三大類： 1.容積泵 2.葉片泵 3.其他類型泵

3.容積泵工作原理

答：利用工作容積周期性變化來輸送液體，例如：活塞泵、柱塞泵、隔膜泵、齒輪泵、滑板泵、螺桿泵等。

4.葉片泵工作原理？

答：利用葉片和液體相互作用來輸送液體，例如：離心泵、混流泵、軸流泵、旋渦泵等

5.離心泵工作原理？

答：離心泵依靠旋轉葉輪對液體作用把原動機機械能傳遞給液體。離心泵作用液體從葉輪進口流向出口過程中，其速度能和壓力能都到增加，被葉輪排出液體壓出室，大部分速度能轉換成壓力能，然后沿排出管路輸送出去，這時，葉輪進口處因液體排出而形成真空或低壓，吸水池中液體液面壓力（大氣壓）作用下，被壓入葉輪進口，，旋轉著葉輪就連續不斷吸入和排出液體。

6.離心泵特點？

答：其特點為：轉速高，體積小，重量輕，效率高，流量大，結構簡單，性能平穩，容易操作和維修；其不足是：起動前泵內要灌滿液體。液體精度對泵性能影響大，只能用于精度近似于水液體，流量適用范圍：5-20000立方米/時，揚程范圍3-2800米。

7.離心泵分幾類結構形式？各自特點和用途？

答：離心泵按其結構形式分為：立式泵和臥式泵，立式泵特點為：占面積少，建筑投入小，安裝方便，缺點為：重心高，不適合無固定底腳場合運行。臥式泵特點：適用場合廣泛，重心低，穩定性好，缺點為：占面積大，建筑投入大，體積大，重量重。例如：立式泵有ISG離心泵，GDL多級泵，GW管道泵，LW排污泵，ISGB泵，PBG屏蔽泵，YW立式液下泵，潛水排污泵。臥式泵有ISW型離心泵、D型多級泵、GC水泵、TSWA多級泵、ZW自吸泵、LQRY熱油泵、WB往復泵、zx自吸泵、FPZ泵、自吸油泵、KCB齒輪泵、PF塑料泵、IHF氟塑料泵 、FSB塑料泵、AFB不銹鋼泵、IH化工泵、ZXP自吸泵、ZWP自吸泵、G型單螺桿泵、I-1B濃漿泵、PN泥漿泵、2XZ真空泵、2X真空泵、磁力驅動泵等。按揚程流量要求并葉輪結構組成級數分為：

A.單級單吸離心泵：泵有一只葉輪，葉輪上一個吸入口，一般流量范圍為：5.5-300m2/h，H8-150米，流量小，揚程低。

B.單級雙吸泵：泵為一只葉輪，葉輪上二個吸入口。流量Q120-20000 m2/h，揚程H10-110米，流量大，揚程低。

A.單吸多級泵：泵為多個葉輪，第一個葉輪排出室接著第二個葉輪吸入口，以此類推。

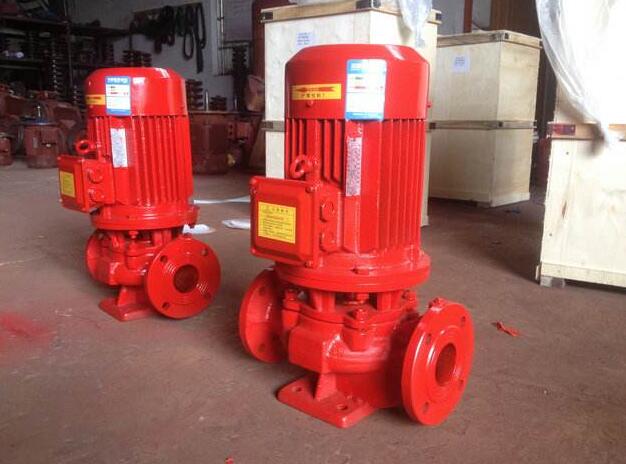

8.什么叫ISG立式泵，其結構特點？

答：ISG立式泵是單級吸離心泵一種，屬立式結構，因其進出口同一直線上，且進出口相同，仿似一段管道，可安裝管道任何位置，故取名為ISG立式離心泵，結構特點：為單級單吸離心泵，進出口相同并同一直線上，和軸中心線成直交，為立式泵。

9. ISG立式泵結構特點及優點？

答：ISG立式泵結構特點、優越性為：第一：泵為立式結構，電機蓋與泵蓋聯體設計，外形緊湊美觀，且占面積小，建筑投入低，如采用戶外型電機則可置于戶外使用。第二：泵進出口口徑相同，且位于同一中心線，可象閥門一樣直接安裝管道上，安裝極為簡便。第三：巧妙底腳設計，方便了泵安裝穩固。第四：泵軸為電機加長軸，解決了常規離心泵與電機軸采用聯軸器傳動而帶來嚴重振動問題。泵軸外加裝了一個不銹鋼套。第五：葉輪直接安裝電機加長軸上，泵運行時無噪音，電機軸承采用低噪音軸承，確保整機運行時噪音很低，大大改善了使用環境。第六：軸封采用機械密封，解決了常規離心泵填料密封帶來嚴重滲漏問題，密封靜環和動環采用鈦合金碳化硅、碳化鎢制成，增強了密封使用壽命，確保了工作場干燥整潔。第七泵蓋上留有放氣孔，泵體下側和兩側法蘭上均設有放水孔及壓力表孔，能確保泵正常使用和維護。第八：獨特結構以致勿需拆下管道系統，拆下泵蓋螺母即可進行檢修，檢修極為方便。

10.君澤公司新型立式泵分幾類及其相互之間共同點？及各自用途？

答：A、ISG型單級單吸立式離心泵。用于工業和生活給排水，高層建筑增壓，送水采暖，制冷空調循環，工業管道增壓輸送，清洗，給水設備及鍋爐配套。使用溫度≤80。C。B、IRG型單級單吸立式熱水泵用于冶金，化工，紡織，木材加工，造紙以及飯店，浴室，賓館等部門鍋爐高溫增壓循環輸送，使用溫度≤120。C。GRG型立式熱水高溫循環泵使用溫度T＜240℃C、IHG型單級單吸立式化工泵用于輕紡，石油，化工，醫藥，衛生，食品，煉油等工業輸送化學腐蝕道油泵。是常規輸油泵理想產品，適用于油庫，煉油廠，化工等行業以及企事業單位動力部門輸送油及易燃、易爆液體，使用溫度120。C以下。E、YG型立式管道離心油泵；
