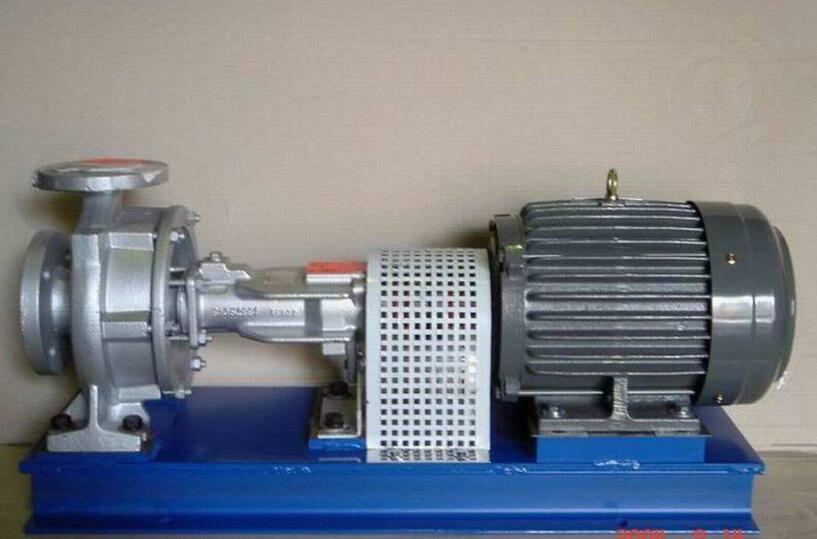

循環水真空泵屬于離心泵型號的一種產品。循環水真空泵溫度在120度以?xún)仁褂?。循環水真空泵故障主要有不出水、流量不足、雜音振動、漏水幾種故障，今天亞洲流體網小編給大家分享以下故障原因以及解決方案，希望對大家有用!

第一、真空度跟不上或者真空表的指標不準確

這類故障的查找部位一是電機，可能是轉速不夠或電壓較低，應該檢查電壓是否穩定，也有可能是真空瓶、止回閥臟污堵塞或者腐蝕，需要清理臟污或者更換新瓶、閥芯。如進水口和濾管網阻塞則需要清洗并掏出臟物，或者儀貝爾真空表進水或漏氣，應該甩出真空表內的水或者更換新表，真空管則色或管龜裂就應更換新管。

第二、電機不工作

最有可能是保險絲燒斷，只需更換新的保險絲，有可能是運轉電容被擊穿或者電機繞組燒壞，這些都需要更新新的電容和電機，如若是軸承磨損嚴重卡死，則應該更換新軸承，葉輪被堵，在清理雜物后還應校正葉輪位置。

第三、電機發熱，噪音過大

一般是軸承磨損，葉輪磨損或電壓不穩定或電壓過低，需要更換新軸承和葉輪，檢查線路是否過載。

如上即循環水真空泵的常見問題即解決方法，如果還是無法解決，則應盡快找到專家去處理，防止真空泵報廢。

抽氣逆止閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。抽氣逆止閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。抽氣逆止閥主要可分為旋啟式抽氣逆止閥(依重心旋轉)與升降式抽氣逆止閥(沿軸線移動)。

抽氣逆止閥特點：

1.設計制造驗收標準采用ANSIB16.34、E101或JB/T3595，強度及密封性能完全符合標準需要，真空狀態下的閥門進行真空試驗，整機壽命滿足用戶要求。

2.閥瓣設計為經搖桿與閥桿活動連接，可與閥體密封面自對對中，保證密封面吻合。

3.針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金。

4.閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生。

5.閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全。

6.抽氣逆止閥閥體內腔采用流線型設計，流通能力大，減小閥門阻力。

7.執行機構為彈簧復位式氣缸或液壓缸，并與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作。

8.關閉件開啟設有限位機構，避免開啟過位造成損壞。

9.氣缸戒液壓缸內壁涂耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠。

10.執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示。

抽氣逆止閥設計制造檢驗標準：

設計制造標準：ASME/ANSIB16.34、E101、JB/T3595

結構長度標準：JB/T3595、ASME/ANSIB16.10、GB/T12221

焊接端或法蘭標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82

試驗驗收標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101

抽氣逆止閥技術參數：

公稱通徑：DN200-1000mm

公稱壓力：PN0.6-10.0mpa

工作溫度：200-510°C

抽氣止回閥閥體材料：

閥體 閥瓣 搖桿 閥蓋：WCB，WC6，WC9

閥桿：2Cr13，CrMoV

抽氣逆止閥結構特點：

1、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。

2、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。

3、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
