水環真空泵、混流泵的優缺點和設計特點

2019/11/18

18964122823

索取優惠報價

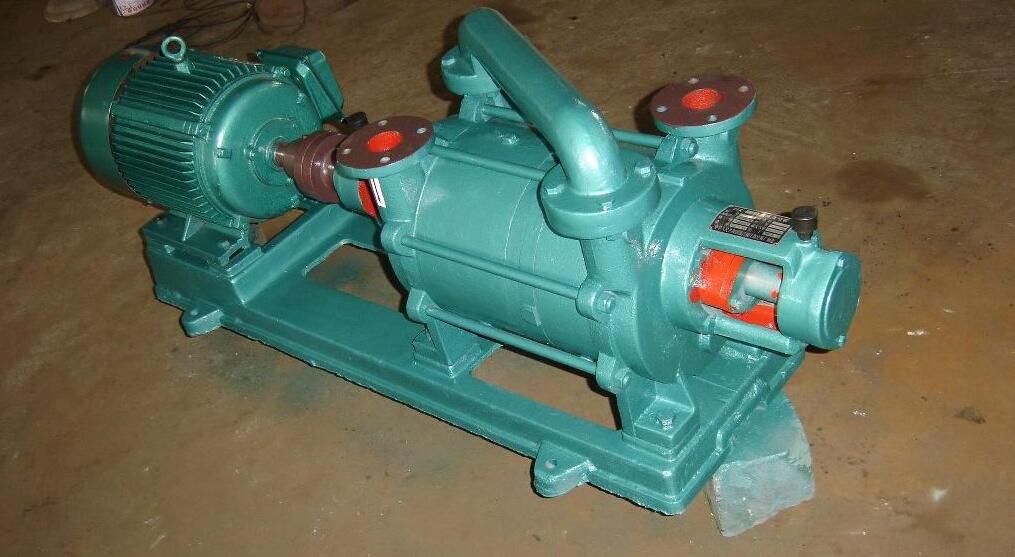

水環真空泵和其它類型的機械真空泵相比有以下優點:

1、結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。

2、結構簡單，制造精度要求不高，容易加工。

3、腔內無金屬摩擦表面，無須對泵內進行潤滑，且磨損很小，轉動件與固定件間的間隙可由液體來密封。

4、壓縮氣體基本是等溫的(通常多變壓縮指數n=1.1~1.15)，即壓縮氣體過程，溫度變化很小。

5、吸氣均勻，工作平穩可靠，操作簡單，維修方便。

液環泵其缺點:

1、極限壓力高，它取決于液體種類。

2、功率消耗大，效率低，一般在30%左右，較好的可達50%。

3、真空度低，這不僅是因為受到結構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，極限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。

總的說來，由于水環泵具有等溫壓縮和用水作封液，可以抽除易燃、易爆及腐蝕性氣體，還可以抽除含有灰塵和水分的氣體等突出優點，所以得到了廣泛的應用。

混流泵利用葉輪旋轉產生的離心力和推力聯合作用工作，斜向出流，又稱斜流泵，有蝸式（臥式）和導葉式（立式）兩種。

它兼有離心泵和軸流泵優點，結構簡單，高效區寬，使用方便，適用于平原圩區農田排灌泵站。

混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。裝有精密加工的泵軸和裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。軸承箱的油位，可由恒位油杯來控制。

泵體的支腳，可承受來自管路的任何載荷，并直接傳遞給基礎。這樣，轉子不會(huì )因為泵承受受載荷而產生彎曲，從而保證軸承的最佳使用壽命。

由于較大的過流面積，從而減少阻塞。

泵的旋轉方向，從驅動端看，為順時針?lè )较颉?/span>

動力驅動可采用電動機或內燃機。

泵裝置上可以配備完整的放氣裝置，有利于吸入管路的排氣。

混流泵軸封

填料密封或雙端面機械密封。

混流泵材質

耐腐蝕材料。

混流泵當原動機帶動葉輪旋轉后，對液體的作用既有離心力又有軸向推力，是離心泵和軸流泵的綜合，液體斜向流出葉輪。因此它是介于離心泵和軸流泵之間的一種 泵?；炝鞅玫谋绒D速高于離心泵，低于軸流泵，一般在300-500之間。它的揚程比軸流泵高，但流量比軸流泵小，比離心泵大。應用于輸送清潔和污染的介 質，化學中性或侵蝕性的介質;化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統?；炝鞅檬且环N“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須 將與泵體相連接的管路拆開。裝有精密加工的泵軸，裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。軸承箱的油位，可由恒位油杯來控制。HW型泵為臥式、單 級、單吸、渦殼式混流泵。適用于輸送清水或物理、化學性質類似于清水的其他液體。被輸送的液體溫度不高于50攝氏度。廣泛用于農田排灌、工業和城市給排水 等多種場合。
